CSV結合ツールを自作しよう！（第2回・画面レイアウト作成編）

今回からVisual Studio2019 を使って、CSV結合ツールの画面レイアウトを作成していきます。

この記事を読む前に、Visual Studio2019をまだインストールされていない方は、こちら　の記事を参考にインストールをお願いします。

また、インストール後のVisual Studio2019の起動方法はこちらの記事を、画面レイアウトの作成方法はこちらの記事をご覧ください。

Contents

1 プロジェクトを作ろう
2 Form.csの名前を変更しよう
3 画面レイアウトを作ろう
4 イベントハンドラを作ろう
5 動かしてみよう
6 64bitで動かしてみよう
7 まとめ

プロジェクトを作ろう

プロジェクトを作るには、プロジェクト名を決めなければなりません。

今回はCSVファイルを結合するものになるので、CsvJoiner と言うプロジェクト名にしましょう。

プロジェクト名の変更は結構面倒なので、打ち間違い等に気を付けて慎重に入力してください。

詳しい手順については、こちらの記事をご参照ください。

プロジェクトが出来上がったら、いよいよレイアウトの作成に移ります。

Form.csの名前を変更しよう

プロジェクトが出来上がった状態では、Formクラスのファイル名が Form1.cs になっているので、適切な名前に変更したいと思います。

複数のフォームを使うプログラムの場合、それぞれのフォームに適切な名前を付けることで、ソリューションエクスプローラー上での識別がしやすくなります。

ただ、今回は画面が1個なので、あまり意味は無いかもしれません。

この作業は必須ではないので、このままForm1.csでも構いません。

新しく付ける名前はフォームの役割が分かるような、それっぽいものを付ければOKです。

ただ、フォームクラスだと判断できるように名前の一部に Formを付けた方が、よりベターです。

例えば、 CsvJoinerForm とかですかね。

プログラム毎に名前を考えるのが面倒という方は、一律にMainFormという名前を使ってもいいと思います。

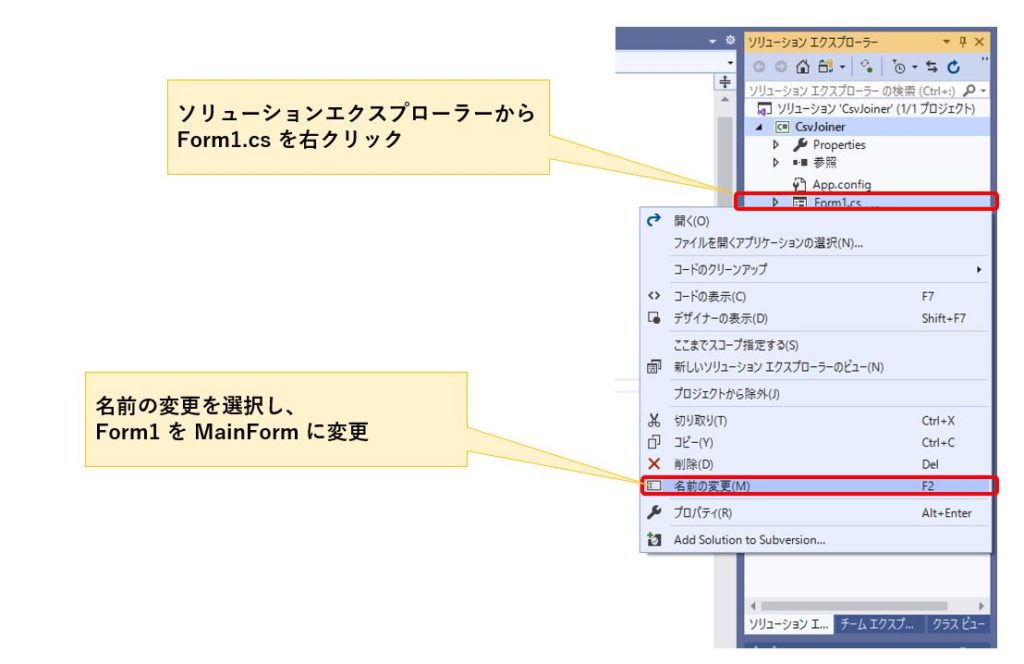

名前の変更方法は、Visual Studio の右側にあるソリューションエクスプローラーから「Form1.cs」を右クリックし、表示されるメニューから「名前の変更」を選び、MainForm 　又は好きな名前に変更して下さい。

画面レイアウトを作ろう

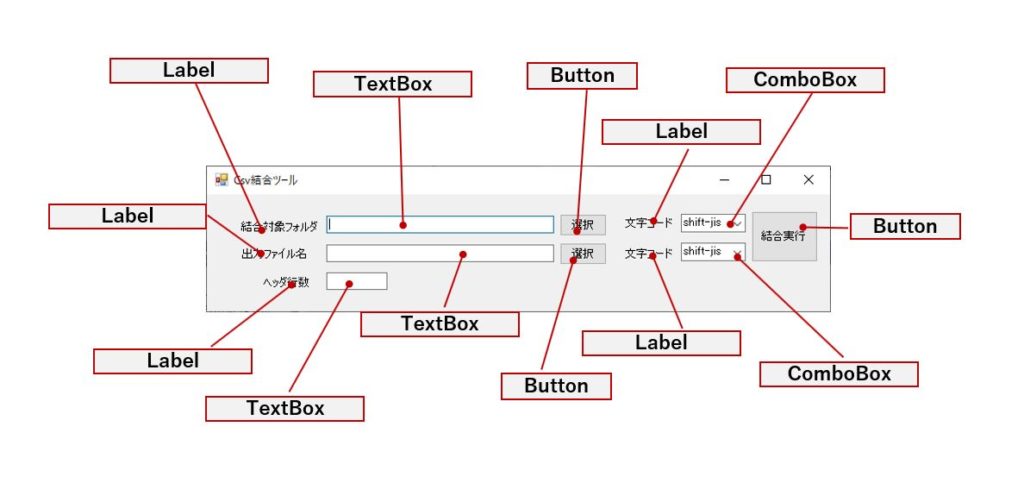

Visual Studioのレイアウトエディターが起動したら、下記の通り　Label、Button、ComboBox のコントロールを張り付けて下さい。

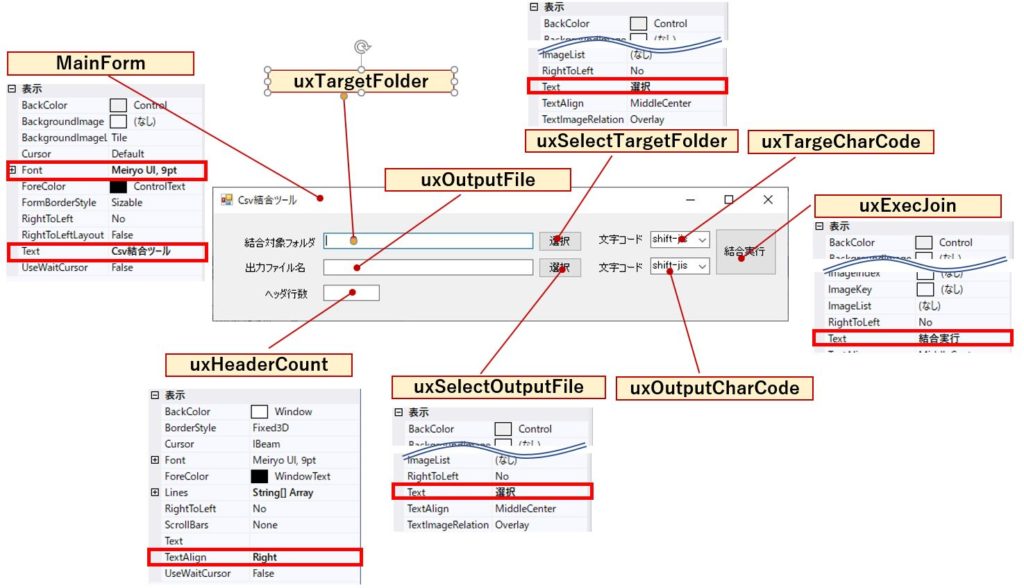

コントロールが張り終わったら、今度は各コントロールに名前を付けていきます。

ポイントとして、そのコントロールがどういう役割なのかが判断できるような名前を付けます。

但し、Labelは固定の文字列を表示するコントロールなので、特に名前を付ける必要はありません。

また、前回作成したCSV分割ツールと同様に、MainForm以外は先頭に”ux”という接頭語を付加しています。

コントロールの役割（Labelを除く）	コントロールに付ける名前
プロジェクトが出来上がった際、最初に自動で作成されるWindow	MainForm
結合対象フォルダの入力／表示用TextBox	uxTargetFolder
出力先ファイル名入力／表示用TextBox	uxOutputFile
ヘッダ行数の入力用TextBox	uxHeaderCount
結合対象フォルダの選択ダイアログ表示Button	uxSelectTargetFolder
出力ファイル名の選択ダイアログ表示Button	uxSelectOutputFile
結合実行Button	uxExecJoin

前回と同様、今回もいくつかのコントロールについて、一部のプロパティに値を設定したいと思います。

下記は一例ですので、自分の好みに合わせて設定してみて下さい。

コントロール名	プロパティ名	設定する値
MainForm	Font Text	Meiryo UI,9pt CSV結合ツール
uxHeaderCount	TextAlign	Right
uxSelectTargetFolder	Text	選択
uxSelectOutputFile	Text	選択
uxExecJoin	Text	結合実行

ちなみに、TextAlignプロパティは、文字を右寄せにするためのものです。

これらプロパティの設定は、今回 Visual Studioのレイアウトエディタ上から設定しましたが、もちろんプログラムにソースコードから設定することも可能です。

その場合、MainForm() コンストラクタか、Form_Loadイベントハンドラのどちらかに、以下の行を記述します。

            this.Font = new Font("Meiryo UI", (float)9.0);
            uxHeaderCount.TextAlign = HorizontalAlignment.Right;
            uxSelectTargetFolder.Text = "選択";
            uxSelectOutputFile.Text = "選択";
            uxExecJoin.Text = "分割実行";

this.Font = new Font("Meiryo UI", (float)9.0);

uxHeaderCount.TextAlign = HorizontalAlignment.Right;

uxSelectTargetFolder.Text = "選択";

uxSelectOutputFile.Text = "選択";

uxExecJoin.Text = "分割実行";

Visual Studioのレイアウトエディタ上で設定する方法と、ソースコードで設定する方法のどちらを選択すべきかについては、お好きな方をどうぞ。

１つの考え方として、プログラムの最初から最後まで変更しないプロパティについては、レイアウトエディタで設定すれば良いと思っています。

但し、人に説明する際や、別のプログラムとして使いまわす場合、レイアウトエディタよりソースコードの方がコピペが方が楽な時があるので、その時はソースコードへの記述が良いように思います。

以上で画面レイアウトの作業は完了です。

イベントハンドラを作ろう

では、最後にイベントハンドラを作りましょう。

今回の画面はボタンが３つだけなので、３つのbuttonコントロールを順次ダブルクリックして、イベントハンドラを作成しておいてください。

ここまでの操作で、下記のプログラムコードが自動的に作られたと思います。

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace CsvJoiner
{
    public partial class MainForm : Form
    {
        public MainForm()
        {
            InitializeComponent();
        }

        private void UxSelectTargetFolder_Click(object sender, EventArgs e)
        {

        }

        private void UxSelectOutputFile_Click(object sender, EventArgs e)
        {

        }

        private void UxExecJoin_Click(object sender, EventArgs e)
        {

        }
    }
}

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace CsvJoiner

{

public partial class MainForm : Form

{

public MainForm()

{

InitializeComponent();

}

private void UxSelectTargetFolder_Click(object sender, EventArgs e)

{

}

private void UxSelectOutputFile_Click(object sender, EventArgs e)

{

}

private void UxExecJoin_Click(object sender, EventArgs e)

{

}

動かしてみよう

では、実際に動かしてみましょう。

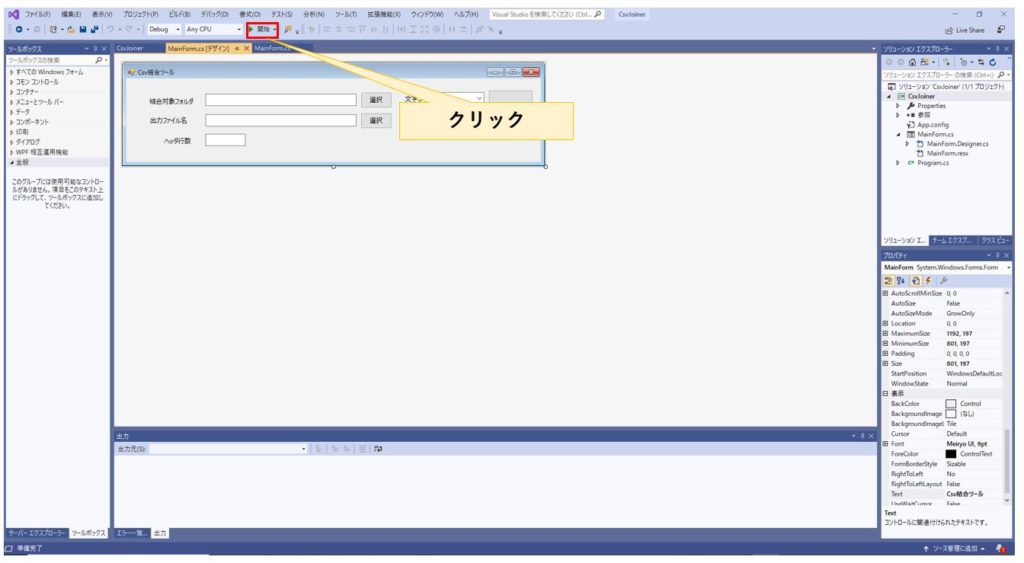

Visual Studio の上段やや左にある「開始」ボタンをクリックすれば、プログラムが動きます。

ここでもしエラーが出た場合、Visual Stuido上でソースコードの不整合が発生している可能性があるので、こちらの記事の目次から「動かしてみよう」にジャンプして、書かれている内容を実行してみて下さい。

64bitで動かしてみよう

1ファイルあたり１～２GB程度のCSVファイルを結合するのであれば、このままでも問題無く分割出来ます。

しかし、より大きなCSVファイルを結合する場合は、64bit で動かさなければなりません。

32bit とは、CPUが処理するアドレス空間（メモリを指定できる範囲）のサイズのことで、４GBを超えることが出来ません。

Visual Studio は、OS（Windows10）のビット数（32Bit 又は 64Bit)

を自動で判断する「Any CPU」という設定がされています。

しかし、残念なことに32bit が優先になっているため、64bitのWindows10であっても32bit で動いてしまいます。

Visual Studioのプロジェクトの設定を変更し、32bit優先をやめるか、64Bitとして強制的に動作させるかを選択すれば、この問題は解決します。

方法は簡単で、次の設定で64bitで動作させることができます。

以上の操作を行った後、「開始」ボタンをクリックすると、４GB 以上のメモリを扱えるようになります。

まとめ

如何でしたでしょうか。

今回はレイアウトエディタを使って

必要なコントロールを画面（Window）に配置
コントロールに名前を付ける
コントロール（Button)をダブルクリックし、イベントハンドラを自動作成する

というところまで行いました。

次回は全ソースの掲載と説明に入りますが、もしコピー＆ペーストしながら動作を確かめたいのであれば、コントロールの名前は大文字小文字含め、一字一句間違わないようご注意ください。

逆に、掲載したソースを理解しながら作っていくのであれば、コントロールの名前は好きなものを付けて頂ければと思います。
